Consultoría Estructural del Proyecto de Construcción del Muelle de Puerto El Triunfo, Municipio de Puerto El Triunfo, Departamento de Usulután.
Contratante: Instituto Salvadoreño de Turismo
Área Total del Muelle: 3536 m²
Ubicación: Puerto El Triunfo, Municipio de Puerto El Triunfo, Departamento de Usulután.

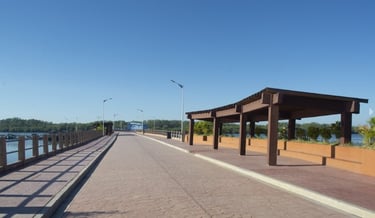

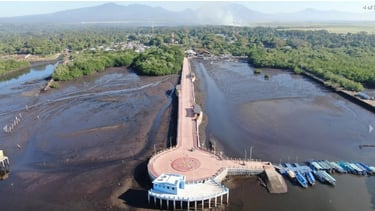

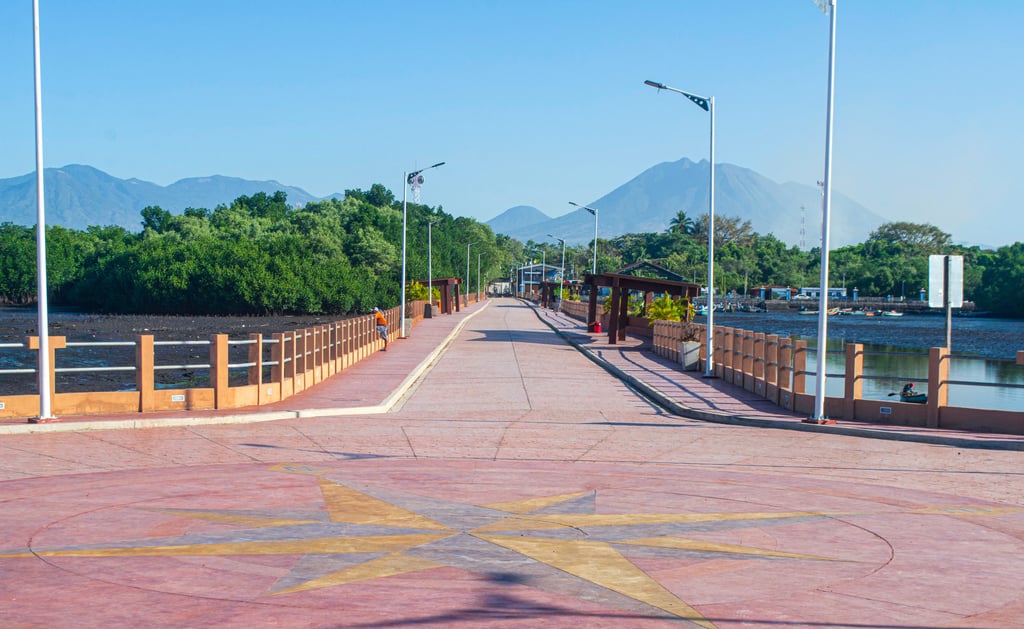

El proyecto consistió en la construcción de un muelle de 370m de largo por 7.7m de ancho mínimo, hasta un ancho máximo de 12.7m en tres pérgolas existentes sobre el muelle y finalizando con una rotonda de 15.35m en el extremo más interno dentro del océano.
La estructura del muelle consistió en un sistema de tablestacas de PVC de diferente sección arriostradas con un sistema de vigas de madera sujetas por cables de acero inoxidable que se sujetan a moles de concreto reforzado para anclaje de los sistemas de cable. El piso sobre el muelle y la rotonda es de concreto estampado con figuras y colores que le dan un gran realce arquitectónico al proyecto.
Al final del muelle, dentro del océano, al lateral izquierdo de la rotonda construida existe un muelle flotante en el cual atracan lanchas que proveen el servicio de transporte público acuático a diferentes poblaciones que viven en las islas cercanas al Puerto, además de ser el punto de embarco y desembarco de los turistas que desean hacer recorridos turísticos por la Bahía de Jiquilisco.
DETALLES
DETALLES

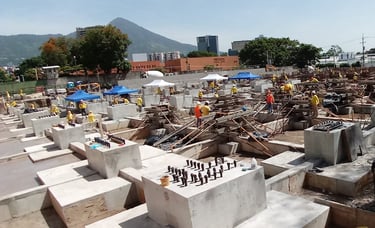

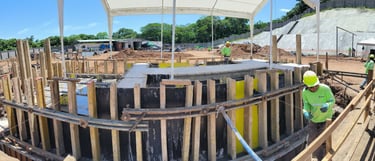

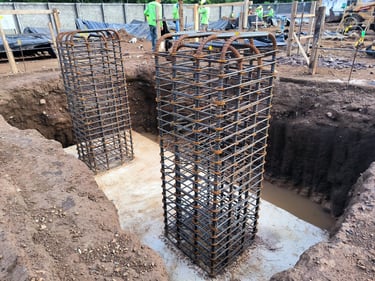

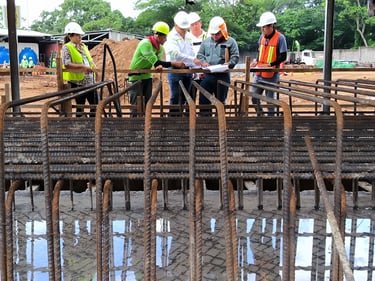

El sistema de fundaciones consiste en un sistema de pedestales, zapatas y vigas de fundación que distribuirá las cargas que provienen del edificio a los estratos de suelo que soportarán las zapatas y vigas que conforman parte del sistema, todas construidas con concreto reforzado de 280 kg/cm² y acero grado 60. Este sistema se encargará en transmitir las cargas recibidas en los pedestales a los estratos de suelo sobre los que se apoya.
El diseñador de la estructura metálica del edificio proporcionó las cargas para el sistema de fundaciones antes indicado. Se diseño sobre la base de 3 capas de suelo, una capa de concreto fluido de resistencia de 20 kg/cm², una capa de concreto ciclópeo de resistencia de 210 kg/cm² y una capa de suelo cemento de 25 kg/cm².
Para salvar los desniveles existentes en el suelo de apoyo de la edificación se construyeron un sistema de muros de mampostería de bloque que proporcionan contención en el extremo poniente del edificio y muros en los costados sur y norte, así como un sistema de muros de retención en el costado orientes, sur y norte. La longitud total de los muros construidos fue de 257.61m, que corresponde a un área de muros construidos de 860 m².
fotografía por Gobierno de El Salvador
HOSPITAL EL SALVADOR

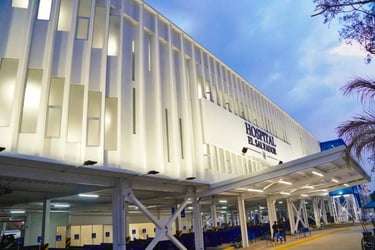

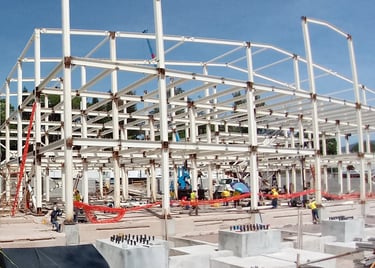

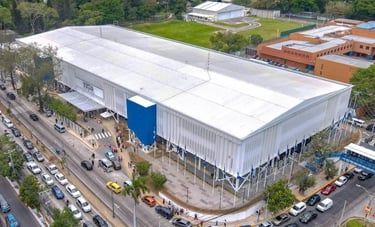

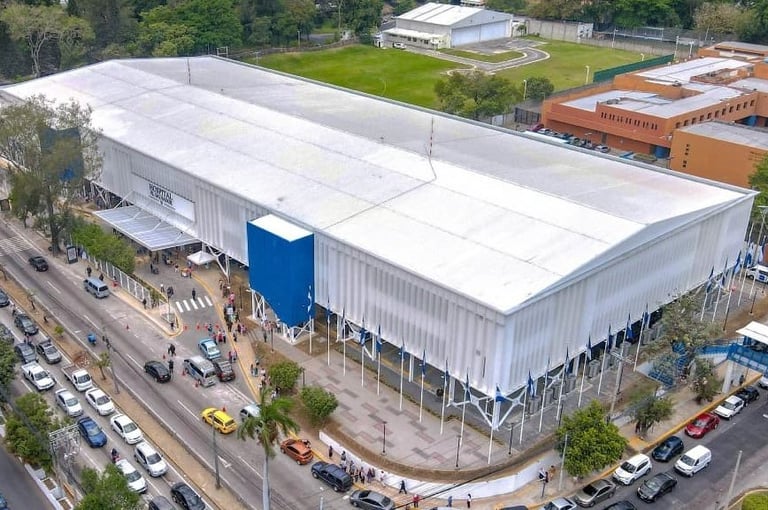

Consultoría Estructural del Diseño y Construcción del Sistema de Fundaciones del Edificio de 3 niveles del Hospital El Salvador, ubicado en el antiguo estacionamiento de la CIFCO.
Contratante: Ministerio de Obras Públicas
Área Total de Construcción: 9,391 m²
Ubicación: Intersección de Avenida La Revolución y Alameda Manuel Enrique Araujo, Ciudad de San Salvador, Departamento de San Salvador.

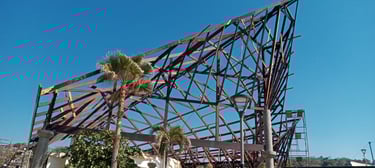

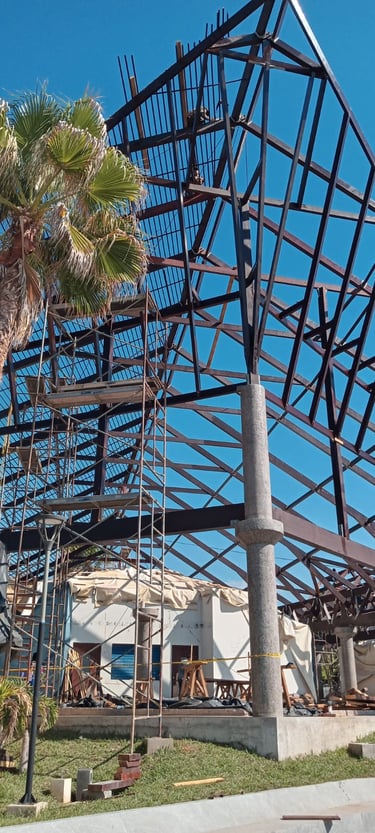

La consultoría incluyó: diseño estructural de los restaurantes identificados como Tipo A, que son estructuras de concreto reforzado y madera con una forma en planta de un rombo alargado y que por la forma geométrica de su diseño, alcanzan en el techo una altura total de 15m, ya que la cubierta de techo de estos restaurantes cubrió el segundo nivel que servirá para la instalación de mesas para los comensales de cada restaurante.
Consultoría el diseño de los Kioscos tipo B, que es otro tipo de restaurante de un nivel construido con estructura de concreto reforzado y bloque de concreto con una una losa de concreto reforzado que sirve como terraza superior para observación del océano.
Diseño de los restaurantes tipo C, que es otro tipo de restaurante construido con elementos de concreto reforzado y bloque de concreto que tienen una losa de concreto como estructura de techo sobre la cual se ubica otra terraza de observación del océano.
Diseño de puentes peatonales entre los restaurantes tipo C, para que se comunicarán peatonalmente y que los turistas puedan caminar y observar el océano.
Diseño de diferentes tipos de sistemas de escaleras de madera.
DETALLES
RESTAURANTES DEL MALECÓN EN EL PUERTO DE LA LIBERTAD

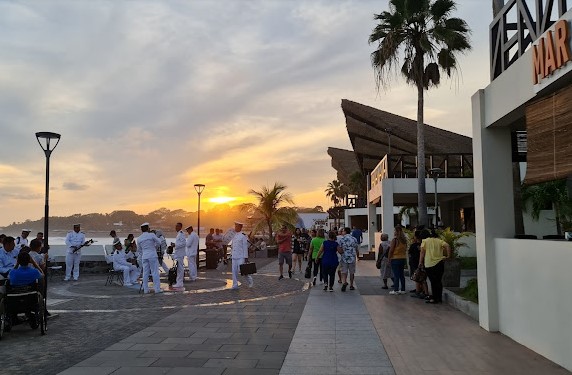

Consultoría Estructural de la Construcción del Mejoramiento de la Infraestructura Física del Complejo Turístico de La Libertad, Fase I.
Contratante: CORSATUR
Área Total de Construcción: 6,597 m²
El área de las estructuras es 1990 m² sin incluir los 2 puentes peatonales de madera y 4 sistemas de escaleras de madera.
Ubicación: Malecón Turístico del Puerto de La Libertad.
La consultoría consistió en la preparación de los diseños de elementos de fundaciones que no tenían detalles en planos generales del Proyecto y en la revisión de aquellos sistemas de fundaciones diseñados de los principales componentes de la planta de generación geotérmica del Proyecto, incluido, la línea de acarreo por medio de la cual se suministrará el vapor para la generación de la energía geotérmica en la planta de la Unidad de Ciclo Binario 2.
Se analizaron los principales elementos de fundaciones de los componentes más relevantes de la Unidad de Ciclo Binario 2 que cubre un área total de 8,226 m² (Generador Principal, Pre-calentador, Evaporador, Tanques de N-Pentano, Estructura de la Torre de Enfriamiento, Casa de Máquinas, Soportes específicamente requeridos) y de la Línea de Acarreo de 193m de longitud y 64m de desnivel (elementos más esbeltos de las torres de soportan la línea de transmisión de vapor, elementos con mayores cargas, elementos en condiciones especiales de ubicación o carga).
LAGEO-UNIDAD DE CICLO BINARIO

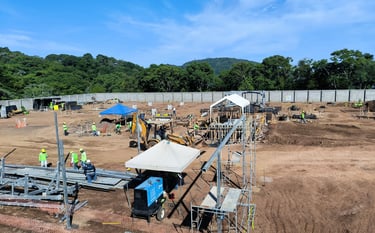

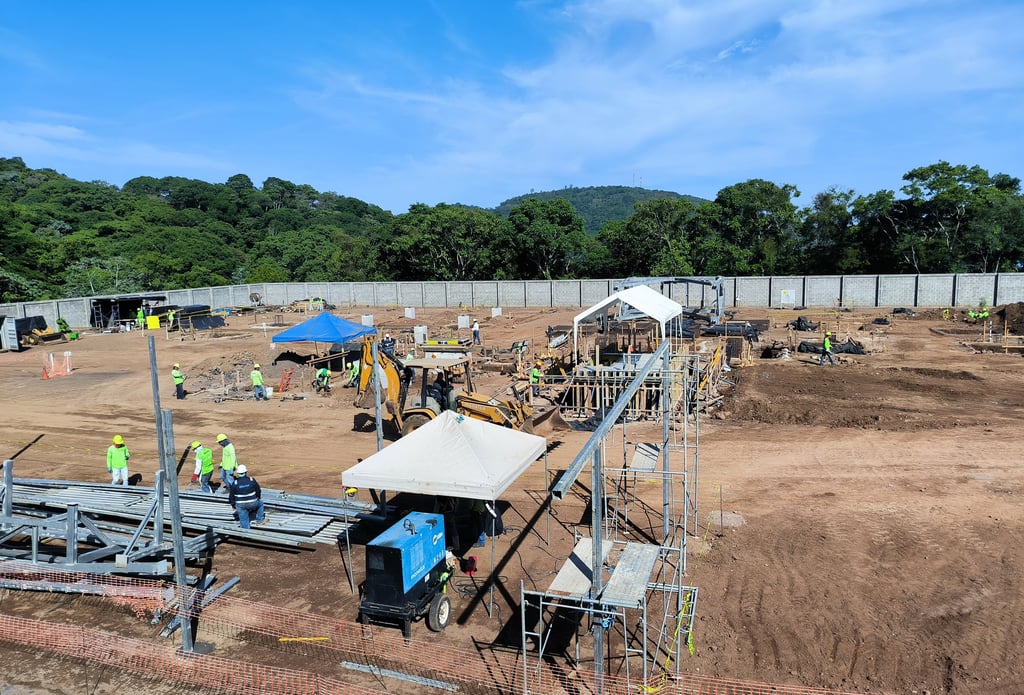

Consultoría Estructural en Apoyo a la Supervisión para los Proyectos relacionados con la Construcción de la Unidad de Ciclo Binario del Campo Geotérmico de Berlín.
Contratante: LAGEO
Área de la plataforma de la Unidad de Ciclo Binario 2, 8,226 m² y 193m de longitud de la línea de acarreo con 64m de desnivel.
Ubicación: A 2.5km del Cantón Zapotillo, Municipio de Berlín, Departamento de Usulután.
DETALLES
DETALLES
Levantamiento arquitectónico de la estructura existente. Verificación de los elementos estructurales existentes en dimensiones y armado. Investigación con ensayos de ultrasonido para identificar la calidad del concreto.
Investigación de la ubicación de elementos ferrosos para identificar la ubicación de las armaduras y su diámetro. Investigación de la calidad del concreto de los elementos estructurales con métodos de Ensayo del Martillo Suizo.
Con la información recopilada en campo, se procedió a preparar un modelo digital de la estructura con el cual se evaluó estructuralmente, aplicándole las cargas según reglamente y según los ambientes identificados en el levantamiento en campo, con lo cual se evaluó la capacidad estructural de la edificación ante las diferentes condiciones de cargas previstas (cargas gravitacionales y cargas de sismo).
La estructura es un edificio de marcos de concreto reforzado arriostrados con paredes de carga en los primeros 3 niveles y sistema de losas de entrepiso de vigueta pretensada y bovedilla de concreto. Se recomendó el sistema de reparación para las losas de entrepiso de las losas expuestas a la intemperie.
UDB - Edificio de Biblioteca

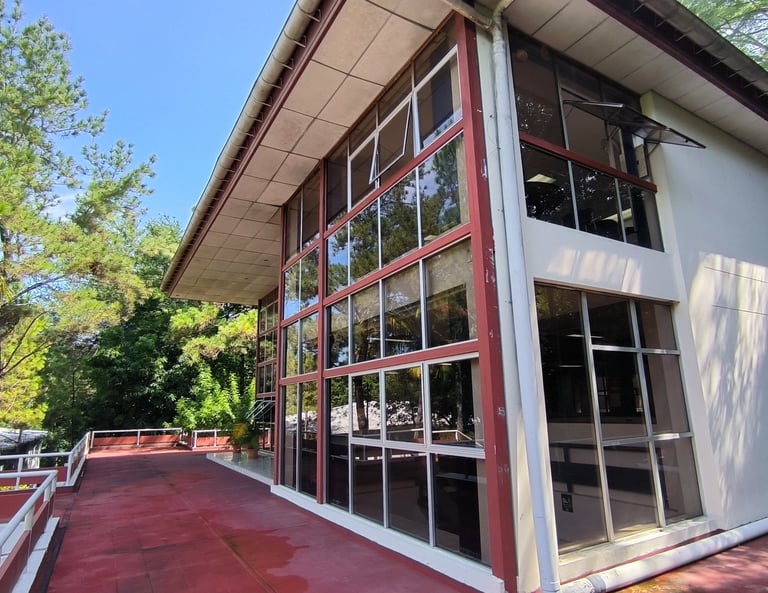

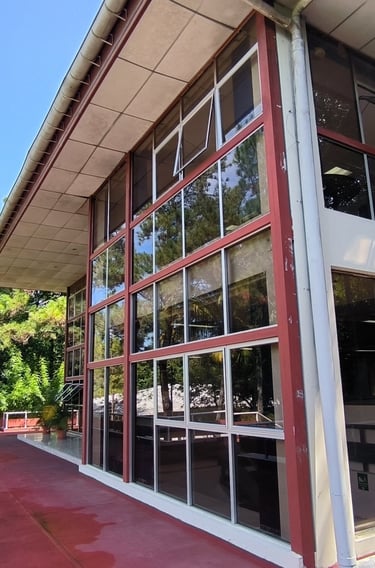

Consultoría para la Evaluación Estructural del Edificio de la Biblioteca.
Contratante: Universidad Don Bosco
Niveles: 4
Área Total de Construcción: el edificio consta con un área total de 995.98 m², divididos en 194.55 m² en el primer nivel, 293.43 m² en el segundo nivel y 254 m² en el tercero y cuarto nivel.
Ubicación: Km 1 ½ Calle Plan del Pino, Municipio de Soyapango, Departamento de San Salvador.
Estamos disponibles para responder cualquier pregunta que pueda tener y discutir cómo podemos ayudar a alcanzar los objetivos de su proyecto.
